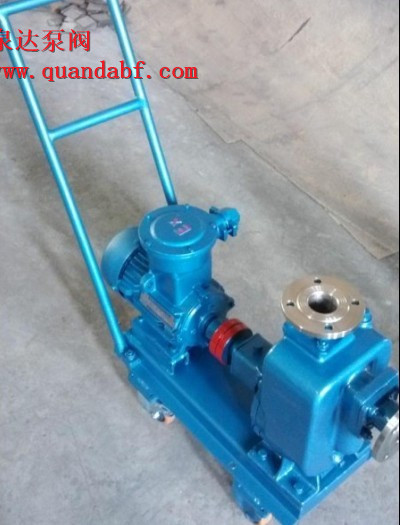

JMZ移動不銹鋼自吸泵丨酒泵介紹:
JMZ型移動式不銹鋼自吸泵是泉達制造的一款可移動的輕巧型自吸泵,該泵的設計合理,廣泛應用于食品運輸行業。采用的是新型的機械密封組裝,有防爆功能,長年保證不泄露。比較適合的場合有運輸適合輸送-35~+120℃的各種酒精、飲料、乳品、藥劑、汽油、溶劑油、糖漿等。
該泵的基礎設計結構合理緊湊,具有操作簡單、體積小、重量輕、性能穩定、不需要安裝底閥、啟動不需要灌溉等有點。在泵改裝更換3~4個零件后便可用于輸送濃漿、酸、堿、鹽等液體。
JMZ移動不銹鋼自吸泵丨酒泵性能參數
型號
|
進口
(mm)
|
出口
(mm)
|
流量
(m3/h)
|
揚程
(m)
|
吸程
(m)
|
轉速
(r/min)
|
功率
(KW)
|
25JMZ-22
|
25
|
25
|
3
|
22
|
5
|
2960
|
1.1
|
25JMZ-30
|
25
|
25
|
3
|
30
|
6
|
2960
|
1.5
|
40JMZ-22
|
40
|
25
|
6
|
22
|
5
|
2960
|
1.5
|
40JMZ-30
|
40
|
25
|
6
|
30
|
6
|
2960
|
2.2
|
40JMZ-40
|
40
|
25
|
6
|
40
|
6
|
2960
|
3
|
50JMZ-22
|
50
|
40
|
12
|
22
|
5
|
2960
|
2.2
|
50JMZ-30T
|
50
|
50
|
20
|
30
|
6
|
2960
|
4
|
50JMZ-40
|
50
|
40
|
12
|
40
|
6
|
2960
|
4
|
65JMZ-22
|
65
|
50
|
24
|
22
|
5
|
2960
|
4
|
65JMZ-30T
|
65
|
65
|
30
|
30
|
6
|
2960
|
5.5
|
80JMZ-22
|
80
|
65
|
48
|
22
|
5
|
2960
|
5.5
|
80JMZ-30
|
80
|
65
|
48
|
30
|
5
|
2960
|
7.5
|
125JMZ-18
|
125
|
100
|
100
|
18
|
5
|
2960
|
15
|
JMZ移動不銹鋼自吸泵丨酒泵安裝與拆裝
安裝
1.泵可按"泵外形安裝尺寸表"進行打基礎和確定底腳螺栓位巧。但是最好等泵運到現聲后按底座尺寸進行施工。
2,泵裝于基礎上,可用墊鐵調整機組水平,用水平儀檢查還將和電機軸的水平、要重新檢查和調整泵軸心和電機軸心的同心度,用刀口平尺和塞尺檢和聯軸器外圓、上、下、左、右的差數均不得超過0.15毫米。兩聯軸器端面間偏差不超過0.2毫米。
3,不應用泵承受管路重量,管路得量應有管路支撐設備承受。
4.按裝結束應用手轉動聯軸器看是否輕松靈活,有無卡滯現象。
拆裝
1.擰下軸承體與泵體連接的四個螺絲,同時將機械密封和泵蓋松開。
2,擰開葉輪嫘母(右旋)取下葉輪、鍵和泵蓋,再將機械密封從泵蓋中取下。
3,用拉子拉下聯軸器然后拆下鍵,軸承端蓋,最后將軸和軸承拆開。
4,泵的裝配順序按上述相反進行。
5.吸泵的進口束節重裝時,請注意阻水閥應向正面,以便與阻水閥正面貼合保證自吸效果(見右下圖)。
機械密封的安裝
1.更換機械密封時,應注意規格,型號都要與原來的相符。
2,在安裝機械密封過程中,應保持清潔,不許敲打密封原件.以防損傷和破壞。
3.裝大小密封閥和動靜環時表面應涂上一層清潔的機油和透明油。
4.將靜環和大膠圈裝入泵蓋,然后一起裝上軸上(注意:動環銷必須對準葉輪的傳動孔)。
5,將彈資座、彈簧,推壞組成-體.以彈簧座面為作力點,將其推上主軸,其推力以彈簧壓縮2-4mm后在軸上滑動為宜。如彈簧尚未壓縮,即可滑動,則表示動環與主軸配合偏松,摩擦力偏小,如彈簧縮6mm以上,動壞和密封圈仍不能在軸上滑動,則說明配合偏緊.應以檢查機械密封是否與原來的相符合。
JMZ移動不銹鋼自吸泵丨酒泵故障與排除
故障
|
原因
|
解決方法
|
不出液
|
1,泵內沒有灌注滿啟動液
2,吸入管.壓出管或泵的流道堵塞
3,吸入管路漏氣
4,吸上高度超過允許范圍
5,使用揚程超過了設計揚程
6,輸送熱地、發揮性介質
7,轉向反了
8,機械密封漏氣
|
1,重新灌滿液體。(第二次啟動則不必灌液)
2,淸除雜物
3,檢修和更換吸入管路
4,按允許吸上高重新安裝泵
5,重新選泵
6,降低吸程或采用取倒灌安裝
7,糾正轉向
8,檢修或更換機械密封
|
自吸時間長
|
1,.液體溫度過高
2,吸入管道過長
3,進口管道有Ω型彎曲
4,出口淹沒在液體中
|
1,液體溢度降至40℃以下
2,盡量縮短管道
3,去除所有Ω管道
4,使出口與大氣相通
|
流量不夠
|
1,吸入管浸泡的深度不夠
2,吸入管路太細或有雜物堵塞
3,葉輪嚴重磨損成嚴重腐蝕
4,密封環有嚴重磨損或腐蝕
5,葉輪與泵蓋間隙太大
|
1,增加吸入管的浸入深度
2,換合適的管路,清除雜物
3,換新葉輪
4,換新密封環
5,減少間隙
|
揚程不夠
|
1,葉輪腐蝕嚴重
2,電機配錯
3,葉輪與泵蓋間隙太大
|
1,換新葉輪
2,更換電機
3,減少間8隙
|
軸承過熱
|
1,潤滑油不夠或太多
2,泵軸與電機軸不同心
3,軸承損壞
4,軸承質量不符
|
1,潤滑油應上密封腔的30~40%
2,調整.使泵軸與電機軸同心
3,換新軸承
4,換低噪音軸承
|
振動
嚴重
|
1,泵軸與電機軸不同心
2,泵軸彎曲
|
1,調整,使泵軸與電機軸兩心
2,重新?lián)Q軸
|
密封泄漏
|
1.彈簧壓力不足
2,動環或靜環端腐蝕、磨損或劃傷
3,動壞密封圈腐蝕變形
4,異物或介質結晶景響了動環的軸向移動
|
1,調整彈簧壓縮量或換彈簧
2,修復或更換動環或靜環
3,重新?lián)Q動環密封圈
4,去除異物或介質的結晶
|
電機過熱
|
1,液體比重大成溫度太高
2,機械密封彈簧調的太緊
3,電壓過低
4,裝配質量差,有些零件磨擦,或電機與泵柚的不同心
|
1,加大電機
2,重新調整彈簧壓縮量
3,提高電壓
4,檢査裝配質量,推除裝配故障
|
