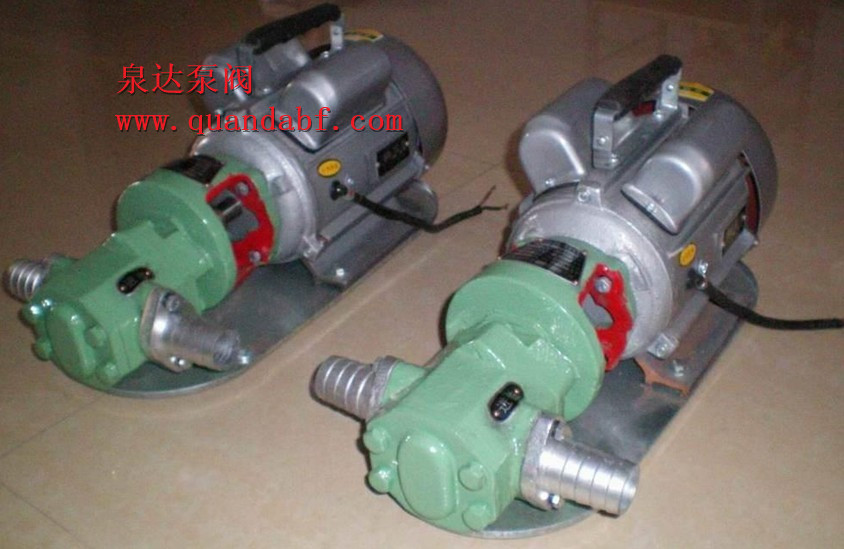

WCB型微型齒輪油泵--產品概述
WCB型微型齒輪油泵屬于低壓力微型手提式節能輸油泵,最適用于無動力電源的出售單位油桶車轉油,也適用于煉油廠、電廠、變電所(室)及油庫輸油。稀油潤滑系統的稀油治作稀油轉運。如:輸送無潤滑性的油料、飲料、低腐蝕性的水等,請選用整體不銹鋼齒輪泵,本廠均有生產。

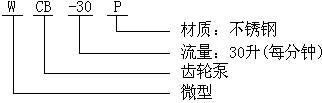

WCB型微型齒輪油泵--型號意義
WCB型微型齒輪油泵--產品特點
WCB型微型齒輪油泵結構簡單緊湊.使用和保養方便,
WCB型微型齒輪油泵具良好的自吸性,幫每次開泵前不須灌人液體,
WCB型微型齒輪油泵的潤滑是靠輸送的液體而自動達到.故日常工作時無須另加潤滑液。
利用彈性聯軸器傳遞動力可補償因安裝時所引起微小偏差。在泵工作中受到不可避免液壓沖擊時,能起到較好的緩沖作用。
WCB型微型齒輪油泵--結構特點
WCB型微型齒輪油泵主要有齒輪、軸、泵體、軸端密封所組成。齒輪經熱處理有較高的硬度和強度,與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
泵內有設計合理的泄油和回油槽,是齒輪在工作中承受的扭矩力最小,因此軸承負荷小,磨損小,泵效率高。
泵設有安全閥作為超載保護,安全閥的全回流壓力為泵額定排除壓力的1.5倍,也可在允許排出壓力范圍內根據實際需要另外調整。但注意本安全閥不能作減壓閥的長期工作,需要時可在管路上另行安裝。
WCB型微型齒輪油泵--應用范圍
WCB型微型齒輪油泵在輸油系統中可用作傳輸增壓泵;在燃油系統中可用作輸送、加壓、噴射的燃油泵;在液壓傳動系統中可用作提供液壓動力的液壓泵;在一切工業領域中,均可作潤滑油泵用。
WCB型微型齒輪油泵--產品用途
WCB型微型齒輪油泵能將粘度為1-8°E清潔的中性油液(例如:機油、煤油、柴油等礦物油和各種植物油)從一容器輸送到另一容器內。它能提高工作效率、減輕勞動強度,因此,適合商業、工業、農業等行業作輸油之用。
適用于輸送不含固體顆粒和纖維,無腐蝕性,溫度不高于80℃,粘度為5×10-6~1.5×10-3m2/s (5-1500cSt)的潤滑油或性質類似潤滑油的其他液體。
WCB型微型齒輪油泵--性能參數
型號 |
流量
L/min |
輸送高度
(m) |
重量
(kg) |
驅動功率
(w) |
使用電源
(v) |
WCB-30 |
30 |
30 |
17 |
370 |
220/380 |
WCB-50 |
50 |
30 |
19 |
550 |
220/380 |
WCB-75 |
75 |
30 |
21 |
750 |
220/380 |
WCB-30P |
30 |
30 |
18 |
370 |
220/380 |
不銹鋼 |
WCB-50P |
50 |
30 |
20 |
550 |
220/380 |
WCB-75P |
75 |
30 |
22 |
750 |
220/380 |

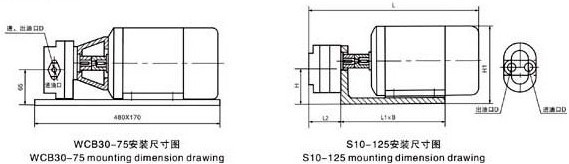

WCB型微型齒輪油泵--安裝尺寸
型號 |
流量
L/min |
揚程
m.H20 |
配用電機
型號 |
功率 |
H |
L |
L1 |
B |
H1 |
L2 |
膠管內徑
D |
WCB-30 |
30 |
30 |
CO2 8012 |
200V 370W |
- |
- |
- |
165 |
215 |
- |
20 |
WCB-50 |
50 |
30 |
CO2 8022 |
200V 550W |
- |
- |
- |
165 |
215 |
- |
20 |
WCB-75 |
75 |
30 |
CO2 8032 |
200V 750W |
- |
- |
- |
165 |
215 |
- |
25 |
WCB型微型齒輪油泵--注意事項
工作前的檢查:
a. 泵的各緊固件是否牢固。
b. 主動軸轉動是否輕重均勻一致。
c. 進出管道的閥門是否打開。
d. 泵的旋轉方向是否符合要求。
e. 初次使用前應向泵內注入適量介質。
工作時的維護:
a. 注意水泵的壓力表及真空表的讀數應符合該泵所規定的技術規范以內。
b. 當泵在運轉中有不正常的噪音或溫升過高時,應立即停泵檢查。
c. 一般情況下,不得任意調整安全閥,如需調整時,要用儀器校正。使安全閥的截止壓力為泵
d. 額定壓力的1.5-2倍。
泵的停止
a. 切斷電源。
b. 關閉進出管道閥門。
